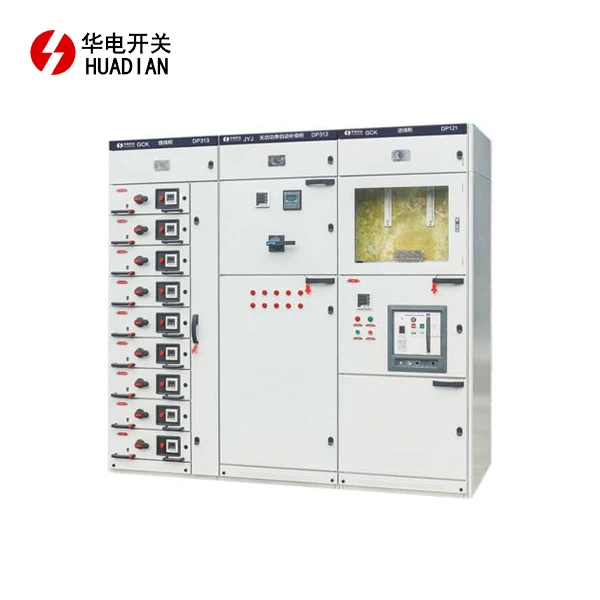

GCK, GCS, MNS (Low-Voltage Tegnet switchgear-serie)

Send forespørgsel

Produkt introduktion

GCK, GCS, MNS Series Low Voltage Treprawable SwitchGear er et modulært switchgear, og dens teknologi har nået det internationale niveau. Det er velegnet til stationer, kraftværker, petrokemikalier, metallurgi og stålrulling, transportenergi, tekstilindustri, boligområder, højhusbygninger og andre steder, som AC 50/60Hz-nominel spænding 690V og under distributionsudstyr til strømkonvertering, distribution og kontrol. Det er i overensstemmelse med IEC60439 Standard 《Lavspændings tilbagetrækkelige switchgear Express.

GCK low-voltage withdrawable switch cabinet complete set of switchgear

GCK

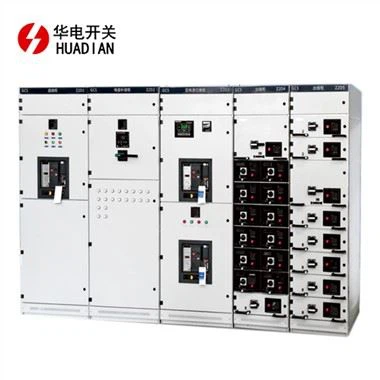

GCS low voltage withdrawable switchgear complete set

GCS

MNS low voltage withdrawable switchgear complete set

Mns

Servicebetingelser

1. omgivelsestemperatur: -30 grad ~ +50 grad og måle gennemsnitlig RH inden for 24 timer mindre end eller lig med +50 grad;
2. højde: overstiger ikke 2000 m over havets overflade;
3. omgivelsesfugtighed: daglig gennemsnitlig RH mindre end eller lig med 95%; Månedligt gennemsnitligt RH mindre end eller lig med 90%
4. jordskælvsintensitet: mindre end eller lig med grad 8
5. Vanddamptryk: Dagligt gennemsnitligt RH mindre end eller lig med 2,2 kpa; Månedlig gennemsnitlig RH mindre end eller lig med 1,8 kpa;
6. Omgivelsesmiljø: Ingen brand, eksplosionsfare, alvorlig forurening, kemisk korrosion og alvorlig vibrationssted

Grundlæggende tekniske parametre

Elektrisk ydeevne

Bedømt isoleringsspænding	690V(1000)V
Bedømt arbejdsspænding	380V,400V,690V
Maksimal arbejdsstrøm for hovedbussen	6300A
Bedømt modstå strøm af hovedbusbar	100 ka/1s
Hovedbusslinjen Bedømt top tåler strøm	22 0 ka/0,1s
Maksimal driftsstrøm for filialfordelingsbus (lodret bus)	2000A
Peak Strøm for distributionsbus (lodret busbar):
Standardtype	1 0 5ka (max) /0.1s
Forstærket type	176Ka (max)/0. 1s
Beskyttelsesniveau	IP41

GCK, GCS, MNS -skuffen har under 5 typer:

8e/4: 200 (h) x 150 (w) x 400 (d) mm	8e/2: 200 (h) x 300 (w) x 400 (d) mm
8e: 200 (h) x 600 (w) x 400 (d) mm	16e: 400 (h) x 600 (w) x 400 (d) mm
24E: 600 (h) x 600 (w) x 400 (d) mm

Skuffetype

Der har 5 standardstørrelser baseret på højde på 8e (200 mm)
8e/2: Montering 2 stk. Skuffetypeenheder i 8E -plads.
8e/4: Montering 4PCS -skuffe -enheder i 8E -rummet.
8e: montering 1 stk. Skuffe -enhed i 8e plads
16E: Monter 1 stk. Skuffe -enhed i 16E (400 mm) plads
24E: Montering 1 stk. Skuffe -enhed i 24E (600 mm) plads
5 Typer af skuffeenhed kan samles i et enkelt skab, kan også blandes.
Hvis det er samlet i et enkelt skab, er den maksimale skuffe nr. Som parameter

Skuffetype	8E/4	8E/2	8E	16E	24E
Maksimalt antal accepterede enheder	36	18	9	4	3

product-1-1

Elektrisk og mekanisk sammenkobling af skuffer

Skuffe -enheden har en pålidelig mekanisk sammenlåsningsposition. Det har åbenlyst nøjagtighed ved lukning, test, tegning og isolering af position gennem driftshåndtagskontrollen. Funktionen af driftsmekanismen er vist i figur 4 og figur 5.
For at styrke sikkerheden, når håndtaget er placeret, kan hængelåsen tilføjes. Max 3 hængelåser kan tilføjes. Se venstre figur. Efter at skuffeenheden er placeret, skal den strengt betjenes som figur 4 & 5, der anførte switch -funktionel drift. Ellers er det let at skade den strukturelle enhed og dele, så vær venlig at være opmærksom på dette.

product-1-1

Skematisk - Operation Switch -funktion

8e/4 og 8e driftsafbryderfunktion

product-1-1

16e/24e driftsafbryderfunktion

product-1-1

Arrangement og kombination af primære ordninger

1. Den samlede højde på funktionelt enhedsrum er 72e.
2. I det samme skab er arrangementet af funktionel enhed: lille enhed er øvre og stor enhed er lavere.
3.8e/4 skuffe er samlet 4 skuffer til at være en 8e installationsenhed. 8e/2 skuffe er samlet 2 skuffer til at være en 8e installationsenhed. Eller 2x 8e/4 og 1 x 8e/2 til at være en 8e installationsenhed.
4. Den nuværende transformer, der bruges i skemaet, er den mest installerede mængde i skemaet (i skema 01-19, 21-39, kan tilføje et stykke strømtransformator til reaktivt strømkompensationskredsløb. I den reelle brug kan det reduceres eller annulleres i henhold til systemkrav.
5.ITs Dybde har 600 mm (GCK, GCS, MNS Single-Side Operation Cabinet) & 1000 mm (PC og GCK, GCS, MNS Double-sides driftskab), rådgiver vi PC & GCK, GCS, MNS arrangeres separat. Når du bruger den funktionelle kort med brudstype, skal du tillade PC & GCK, GCS, MNS at blive fastlagt i det samme skab.
6.Når PC & GCK, GCS, MNS er i det tilstødende arrangement,
(1) Når GCK, GCS, MNS dobbelt sider kabinet (eller 600 dybde GCK, GCS, MNS enkelt-side kabinet) er arrangeret ved siden af pc-kabinet, mellem dem, skal der tilføje transitskabet (bredde 400 mm) som eksempel 1.
(2) Når du tilføjer dybden af enkeltsiden GCK, GCS, MNS til at være 1000 mm, ikke behov for transitskab, se eksemplet 2.

Eksempel 1

product-1-1

Eksempel 2

product-1-1

Installation og driftsbetingelser

Parametre	GCK/GCS/MNS Generelle krav
Installationssted	Indendørs installation, ingen alvorlig vibration, ingen ætsende gas, intet ledende støv, ingen eksplosionsfare.
Ventilationskrav	Sørg for god ventilation omkring kabinettet (tvungen ventilation er påkrævet, når MNS er installeret ved høj densitet).
Hældning	Den lodrette hældning af kabinetinstallationen er mindre end eller lig med 5 grader.
Jordforbindelse	Kabinettet skal være pålideligt jordet med en jordforbindelse på mindre end eller lig med 4Ω (mindre end eller lig med 1Ω i særlige tilfælde).
Operation og vedligeholdelse	Forreste driftsafstand større end eller lig med 1,5 m, bageste vedligeholdelsesafstand større end eller lig med 1. 0 m (større plads er påkrævet, når MNS -kabinettet er dybere).

Udvælgelsesovervejelser

Miljøtilpasningsevne:

MNS (IP54-beskyttelse) eller GCS (forbedret tætningstype) foretrækkes i områder med kyst- eller højfugget.

Temperaturstigningsparametre for komponenter skal verificeres i miljøer med høj temperatur.

Elektrisk parameter Matching:

Når kortslutningsstrømmen overstiger 50 kA, kan GCK muligvis ikke relevant, og GCS eller MNS skal vælges.

Lodret busstrøm skal kontrolleres (såsom 800A -grænsen for GCS).

Ekspansionskrav:

MNS er bedst egnet til fremtidig ekspansion, og plads skal reserveres til GCK/GCS -udvidelse.

Internationale projekter:

MNS overholder IEC-standarder og foretrækkes til eksport- eller udenlandske finansierede projekter.
