Kredsløb, belastningsafbrydere og isoleringsafbrydere er alle elektriske apparater, der bruges til at lukke og afskære kredsløb, men de spiller forskellige roller i kredsløbet . blandt dem: kredsløb kan afskære belastningsstrøm og kortslutningsstrøm; Belastningsafbrydere kan kun afskære belastningsstrømmen, og kortslutningsstrøm er afskåret af sikringer; Isolering af switches kan ikke afskære belastningsstrøm, så meget mindre kortslutningsstrøm og kan kun bruges til at afskære spænding eller tilladt lille strøm .
Lad os se nærmere på forskellene mellem afbrydere, belastningsafbrydere og isoleringsafbrydere .
Definition af tre typer switches
En switch, der kan lukke og afskære belastningsstrøm, excitationsstrøm, opladningsstrøm og kondensatorbankstrøm under normale arbejdsvilkår .
Isolering af switch: en switch, der har isoleringsafstand og åbenlyst afbrydelsesmærke mellem kontakter, der opfylder de specificerede krav, når de er i åben position; Når det er i den lukkede position, kan det bære strømmen under normale kredsløbsbetingelser og strømmen under unormale forhold (såsom kortslutning) inden for et specificeret tidspunkt .
Afbryder:a switch that can close, carry and break the current under normal circuit conditions, and can close and break the current under abnormal circuit conditions (including short circuit conditions) within a specified time. Because the specification requires that there must be an obvious disconnection point in some circuits, the load switch can be used alone, because the obvious disconnection point can be seen in the circuit, and the circuit breaker is generally used in conjunction with the isolating switch to ensure that there is Et åbenlyst afbrydelsespunkt i kredsløbet . Isoleringskontakten kan ikke betjenes med belastning, det vil sige, at isoleringsafbryderen ikke kan åbnes og lukkes, når strømmen er tændt, og belastningskontakten, som navnet antyder, kan betjenes med belastning, det vil sige, den kan åbnes og lukkes, når strømmen er på .
Introduktion til typerne
Belastningsafbrydere, isoleringsafbrydere og afbrydere er opdelt i høj og lav spænding;
1. til belastningsafbrydere:
Der er 6 hovedtyper af højspændingsbelastningsafbrydere:
(1) Fast gasgenererende højspændingsbelastning: selve buenes energi bruges til at fremstille det gasgenererende materiale i lysbuekammerets gas for at sprænge buen . dens struktur er relativt enkel og egnet til produkter på 35 kV og under .}
(2) Komprimeret gas højspændingsbelastningskontakt: Stemplets komprimerede gas bruges til at sprænge buen under brudprocessen . dens struktur er også relativt enkel og egnet til produkter på 35 kV og under .
(3) Tryklufthøjspændingsbelastningskontakt: Den trykluft bruges til at sprænge buen, som kan bryde en stor strøm . dens struktur er relativt kompleks og egnet til produkter på 60 kV og over .
)
)
(6) Vakuumhøjspændingsbelastningskontakt: Den bruger vakuummedium til at slukke buen, har et langt elektrisk liv og er relativt dyrt . Det er velegnet til produkter på 220 kV og under .
Lavspændingsbelastningskontakten kaldes også en switch-sikringsgruppe . Det er velegnet til vekselstrømsfrekvenskredsløb til manuelt at tænde og slukke for det indlæste kredsløb sjældent; Det kan også bruges til overbelastning og kortslutningsbeskyttelse af linjen . afbryderen er afsluttet med kontaktkniven, og overbelastning og kortslutningsbeskyttelse afsluttes af sikringen .
2. til afbrydelser
Højspændingsafbrydere kan opdeles i udendørs højspændingsafbrydere og indendørs højspændingsafbrydelser i henhold til deres installationsmetoder . udendørs højspændingsafbrydelser henviser til højspændingsafbrydelser, der kan medstand vind, regn, sne, snavs, kondensation, is og tyk frost og er egnede til installation på installation på installation på installation på installation på Terrasser . I henhold til de forskellige isolerende støttestrukturer kan de opdeles i en-søjle-afbrydere, dobbeltkolonne-afbrydere og tre-kolonne-afbrydelser . Blandt dem, er den enkelte knivkontakt direkte det vertikale rum under overhævet som den elektriske isolering af break .}}}}}}}}}}}}
Derfor har det de åbenlyse fordele ved at spare gulvplads, reducere blytråde, og åbnings- og lukningstilstandene er særligt klare . I tilfælde af ultrahøj spænding transmission er effekten af at redde gulvplads mere markant efter substationen vedtager en enkeltknivknivskontakt . i lavtvoltage-udstyr, det er hovedsageligt, der er egnet til lavvældet, hvilket er til en sådanhævningssystemer, som har en sådanh harhavn, som har en sådanhavn, som har en sådanhavn, der f.eks. Erhænger. Huse og bygninger . Hovedfunktion: Frakobling og forbindelseslinjer med belastning .
Det skal her bemærkes, at i lavspændingsterminalfordeling kan afbrydelsen segmenteres med belastning . i andre tilfælde, og i højspændingssager er det ikke tilladt!
3. til afbrydere

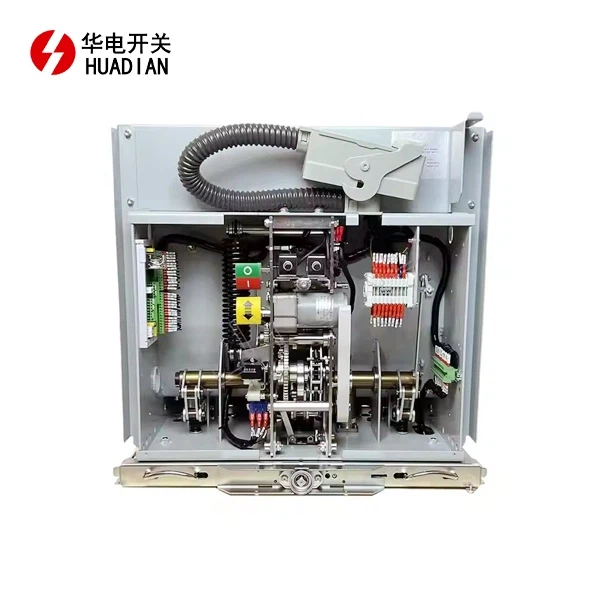

Højspændingsafbrydere er det vigtigste effektstyringsudstyr i kraftværker, understationer, distributionsrum osv. . De har bueudslipende egenskaber . Når systemet fungerer normalt, kan de afskære og forbinde ikke-belastnings- og belastningsstrømme i linjerne og forskellige elektriske udstyr; Når systemet mislykkes, samarbejder det med relæbeskyttelsen for hurtigt at afskære fejlstrømmen for at forhindre udvidelse af ulykkesomfanget .
Derfor påvirker kvaliteten af højspændingsafbryderen direkte den sikre drift af kraftsystemet; Der er mange typer af højspændingsafbrydere, som kan opdeles i: olieafbrydere (flere olieafbrydere, mindre olieafbrydere), svovl hexafluoridafbrydere (SF6-strømafbrydere), vakuumafbrydere, komprimerede luftafbrydere osv.
Lavspændingsafbryderen kaldes også en automatisk switch, almindeligt kendt som en "luftafbryder", der også henviser til en lavspændingsafbryder . Det er et elektrisk apparat, der både har funktionen af en manuel switch og automatisk kan udføre tab af spænding, underspænding, overbelastning og kortcirksomhedsbeskyttelse .}}}}
Det kan bruges til at distribuere elektrisk energi, starte asynkrone motorer sjældent og beskytte kraftledninger og motorer . Når de har alvorlige overbelastninger eller kortslutninger og undervoldene fejl, kan de automatisk afskære kredsløb Udskiftningen af komponenter efter at have brudt fejlstrømmen og er blevet brugt i vid udstrækning .
Forskellen mellem isoleringsafbrydere, belastningsafbrydere og afbrydere
Der er stadig store forskelle i anvendelsen af switches ved forskellige spændingsniveauer .

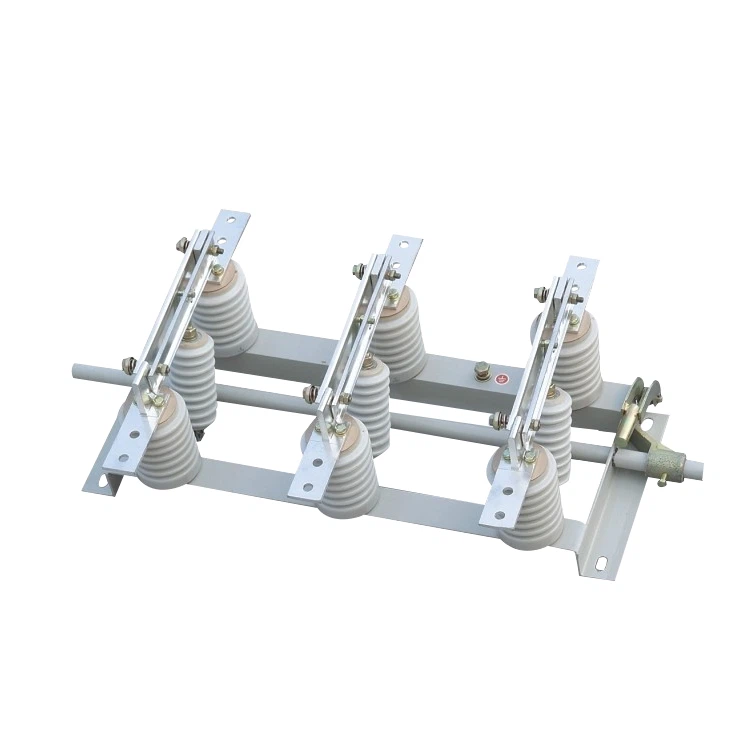

Isolering af switch:I højspænding såsom 10 kV og 35 kV bruges det generelt i forbindelse med afbrydere . Den isolerende switch er afbrudt senere, og tilsluttet først . dens hovedfunktion er at danne et synligt breakpoint under elektrisk vedligeholdelse for at sikre, at den lavere vedligeholdelseslinje ikke er energiseret ., fordi kredsløbet har et arc exlslufft, at den switching, kontakterne, kontakten, kontakt er alle i lysbue-slukningsanordningen, som er usynlig udefra og ikke kan bruges som et åbenlyst breakpoint . nu højspændingsskontakt er alle bevægelige . efter afbryder Installer en isolerende switch .
Selvom definitionen af isoleringsafbryderen kan lukke strømmen uden belastning, bruges den sjældent i højspændingssituationer, fordi det er for farligt . i lavspændingssituationer, mange landdistrikter bruger direkte knivkontakter til at åbne og lukke små motorer, og der er ingen fare, men det er ikke designet i denne måde i formelle situationer . i opsummering, og funktionen af funktionen er til en isolation, der er netop til formular til formular til form til form ane anuationer. åbenlyst breakpoint for at sikre sikkerhed .
Load switch:Den har en bestemt lysbue -slukningsevne, men ikke så stærk som afbryderen . Det kan adskille og forbinde den normale arbejdsstrøm. I tilfælde af en kortslutning kan den kun lydløst bære kortslutningsstrøm sikring (belastningskontakten + sikring er ikke en standardkonfiguration og kan også bruges uden en sikring) . Sikringen afbryder kredsløbet i tilfælde af overbelastning eller kortslutning .
For at spare omkostninger kan belastningskontakten + sikringen erstatte afbryderen . Ovenstående er alle højspændingsapplikationer .
Afbryder:Den har en stærk lysbue-slukningsevne og kan åbne og lukke normale arbejdsstrømme såvel som fejlstrømme . Beskyttelsesfunktionen af højspændingsafbrydere realiseres gennem relæbeskyttelsesindretninger . Ægte med høj strømning af kredsløbskredsløb, der ikke har termal tripping, magnetisk tripping, undervoltage-tripping og andre enheder med lavspændingsbrydere {{{{5 Linjen er defekt bestemmes af relæbeskyttelsesenheden, og afbryderen udfører kun åbningen i henhold til instruktionerne fra relæbeskyttelsen .
Fordi belastningsafbrydere og isolering af knive ikke kan bryde fejlstrømme, er det ikke nødvendigt at sende instruktioner til dem, når linjen mislykkes . højspændingskredsløbsafbrydere er switches med stærk lysbue-slukningsevne og skal bruges i forbindelse med relaybeskyttelsesanordninger .}
